| LCR数字电桥 > 10kHz 通用电桥 |
|
|
|
|
产品编号：JK2817N |

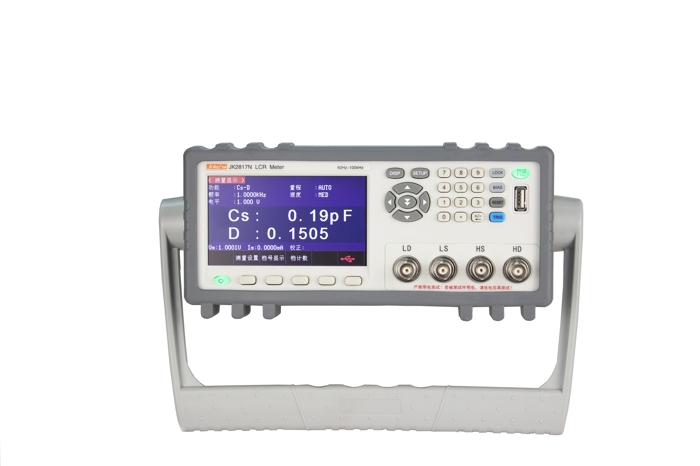

| 产品名称：JK2817N LCR 数字电桥 |
| 规格： |
|
产品备注：50 Hz~100 kHz, 共34个典型测试频率,支持U盘文件存储 |
|
产品类别： |
|
|
|
|
 |
|
|
|
 |
产品简介：
JK2817N型通用LCR数字电桥是本公司最新推出的新一代元件参数测试仪器，该产品采用高性能的ARM微处理器控制，真彩4.3寸液晶中英文显示操作更方便，是JK2817B的升级换代产品，并可配备USB接口，强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的5位测试分辨率，50Hz-100kHz/的频率范围、0.1V 0.3V 1V可编程信号电平、高达12次/秒的测量速度、5级量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。
性能特点 :
4.3寸TFT液晶显示
50 Hz~100 kHz, 共34个典型测试频率
5位读数分辨率 最快速度可达12次/秒
30 Ω/100 Ω可选信号源输出阻抗
内建比较器，10档分选及档计数功能
电压电流监视功能
支持U盘文件存储，可通过U盘升级文件程序
键盘锁定功能
软电源开关
技术参数：
|
型号 |
JK2817N |
|
测试参数 |
|Z|,|A|,C,L,X,B,R,G,D,Q, |
|
显示器 |
4.3寸TFT液晶显示5,位读数分辨率 |
|
测试电平 |
0.1V 0.3V 1V |
|
基本准确度 |
0.1% |
|
显示范围 |
|Z|, R, X： 0.0001 Ω — 99.999MΩ
C: 0.001 pF — 99999 µ F
L: 0.001 µH — 99.999 kH
Q: 0.0001 — 9.9999
D: 0.0001 — 9.9999
Δ% : 99.999%— 99.999% |
|
测量速度 |
慢速: 1.5次/秒, 中速:5次/秒, 快速: 12次/秒 |
|
等效电路 |
串联, 并联 |
|
量程方式 |
自动, 保持 |
|
触发方式 |
内部, 手动, 外部, 总线 |
|
校正功能 |
开路, 短路, |
|
测量端 |
5端 |
|
显示方式 |
直读, Δ%, , 档号及档计数 |
|
分选 |
10档分选 |
|
存储器 |
CSV数据文件 |
|
接口 |
RS-232C, HANDLER, |
|
附件 |
随机附件：4端开尔文测试电缆，
选配：SMD测试钳 |
|
工作温度, 湿度 |
0℃ — 40℃, ≤90% RH |
|
电源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz ，功耗：≤50 VA |
|
尺寸(W×H×D) |
上架尺寸(mm):215(w)*88(H)*335(D)
外形尺寸(mm):235(w)*105(H) *360(D) |
|
重量 |
约4.5 kg |
|
|
|
|
|
|
