| 模拟电池试仪 |
|
|
|
|
产品编号： |

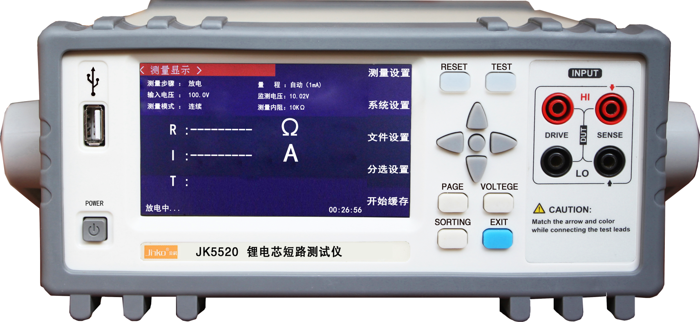

| 产品名称：JK5520锂电芯短路测试仪 |
| 规格： |
|
产品备注：JK5520电池短路测试采用快速开关电源原理,，对被测产品的充放电速度快， |
|
产品类别： |
|
|
|
|
 |
|
|
|
 |
JK5520操作视频
https://v.youku.com/v_show/id_XNDEzMDcyMjg5Mg==.html?spm=a2hzp.8244740.0.0
性能特点>>
1、容性负载实现快速充放电。
2、测试稳定，无需使用额外屏蔽线。
3、被测件连接检测功能，防止开路误判。
4、测试前短路检测，防止高压击穿。
5、连续测试模式、PASS终止模式、FAIL终止模式、强制终止模式。
6、接口丰富，适合流水线分选。
基本参数>>
|
测试参数 |
绝缘电阻 |
|
测试范围 |
0Ω 到4000MΩ （5个量程） |
|
基本准确度 |
±2% rdg. ±5 dgt.
±2 % rdg. ±5 dgt.
25 V ≦V < 100 V [0～20 MΩ],
100 V ≦V < 500 V [0～20 MΩ],
500 V ≦V ≦1000 V [0～200 MΩ] |
|
测试电压 |
25~1000V DC 1.8mA |
|
测试速度 |
50ms(快速)/500ms(慢速) |
|
连接异常显示 |
高压端开路“ContHi”、低压端开路“ContLo”、输出端都开路“ContHL” |
|
短路异常显示 |
“SHORT” |
|
量程超限显示 |
量程下超“UNDER.F”，量程上超”OVER.F” |
|
放电电流 |
10mA恒流放电 |
|
比较器 |
PASS/L.FAIL/U.FAIL |
|
设置数据保存 |
可记录10组面板设置数据 |
|
触发器 |
IO触发、手动触发、总线触发 |
|
IO接口类型 |
可配置为PNP或NPN |
|
接口 |
外部IO接口/模拟输出接口/LAN接口/Rs232接口
蜂鸣音、PASS/U.FAIL/L.FAIL 的LED 灯亮，UL_FAIL时U.FAIL/L.FAIL同时灯亮，EXT. I/O 输出、通过RS-232C获取判定结果 |
|
供电 |
电压：100V ~ 240V AC 频率：50Hz/60Hz |
|
尺寸与重量 |
尺寸（宽*高*深）：235mm x 105mm x360mm 重量：2kg |
|
附件 |
JK9921/JK9800/JK9600 |
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
 |
