简要说明

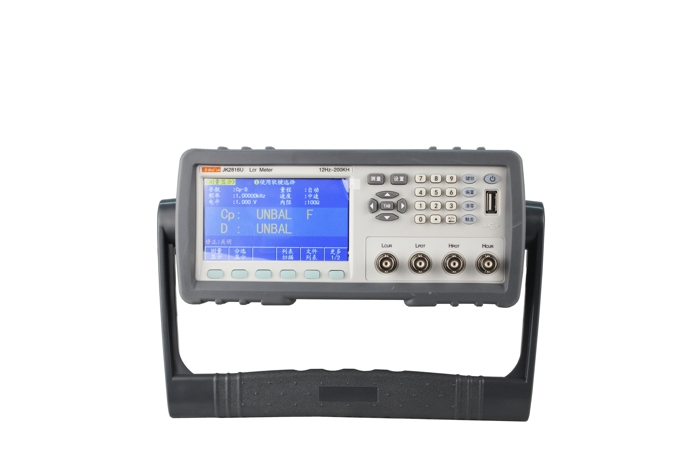

JK2816U是一款用于对各种电子元器件进行检验的多功能LCR精密数字电桥。采用4.3英寸TFT LCD显示器，显示简洁、布局典雅。是一种高速、宽频、6位测试分辨率的阻抗测量仪，40Hz-200kHz频率以及0.05%的精度可满足各种场合元件参数检测的需求。是一种性价比极高的精密测试仪。
性能特点
■ 全新32位核心处理器，数据完全比对国外一流设备
■ 4.3英寸真彩TFT显示器
■ 40Hz－200 kHz
■ 0.05%的基本测量准确度，测试速度快(75次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω,10/100,10/CC四种不同信号源输出阻抗
■ 内建比较器, 十档分选及档计数功能
■ 内部100组设定文件，U盘500组测试文件保存或调用
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘实时保存数据,可支持格式FAT16, FAT32文件系统
■ 标配RS232C，USB HOST，USB DEVICE，脚踏接口，耳机口；选配HANDLER、GPIB
|
测量功能 |
|
LCR测试参数 |
| Z|, |Y|, C, L, X, B, R, G, D, Q, θ |
|
测试频率 |
40Hz ~ 200kHz |
|
基本测量准确度 |
0.1% |
|
等效电路 |
串联, 并联 |
|
数学功能 |
绝对值偏差, 百分比偏差 |
|
量程方式 |
自动, 保持, 手动选择 |
|
触发方式 |
内部, 手动, 外部, 总线 |
|
测量速度（≥1kHz） |
快速: 最快30次/秒, 中速: 10次/秒, 慢速: 3次/秒 |
|
平均次数 |
1—255 |
|
延时时间 |
0—6s, 以1ms步进 |
|
校准功能 |
开路/ 短路/ 负载 |
|
测试端配置 |
五端 |
|
显示方式 |
直读，Δ，Δ%，V/I（被测电压/电流监视） |
|
显示器 |
5位分辨率，4.3英寸LCD显示器 |
|
测试信号 |
|
输出阻抗 |
30 Ω,100Ω |
|
测试信号电平 |
0.1V、0.3V、1V准确度：5% |
|
显示范围 |
|
|Z|, R, X |
0.01mΩ —99.999 MΩ |
|
|Y|, G, B |
0.0001µS —99.999 S |
|
C |
0.0001 pF —9.9999 F |
|
L |
0.0001 µH —999.99 H |
|
D |
0.0001 —9.9999 |
|
Q |
0.0001 —99999 |
|
θ(DEG) |
-179.99º —179.99 º |
|
θ(RAD) |
-3.14159 —3.14159 |
|
其他 |
|
比较器功能 |
4档分选功能 |
|
存储器 |
100组内部仪器设定供存储/调用，外部500组 |
|
接口 |
标配RS232C、USB HOST、HANDLER
选配USB DEVICE，耳机接口，脚踏接口、GPIB |
tant; float: none; background-color: rgb(255, 255, 255);">■ 标配RS232C，USB HOST，USB DEVICE，脚踏接口，耳机口；选配HANDLER、GPIB
|
|
|
标准配件 |
|
可选配件 |
|
|
26004-1 |
四端开尔文测试电缆 |
26009B |
SMD测试钳 |
|
26005B |
四端测试盒 |
26008A |
SMD测试盒 |
|
26010 |
镀金短路片 |
通信软件定制 |
|
|
型号 |
JK2826 |
JK2828 |
JK2819 |
JK2816U |
JK2817U |
|
测试频率 |
20Hz－5MHz
0.01Hz分辨率 |
20Hz－2MHz
0.01Hz分辨率 |
20Hz－500kHz
0.01Hz分辨率 |
40Hz－200kHz
|
100Hz 1kHz 10kHz 30kHz, 40kHz 50kHz,60kHz, 100kHz 120kHz 150kHz |
|
测试参数 |
|Z|, |Y|,C,L,X,B,R,G,D, Q,θ,DCR |
L,C, R, | Z|, D, Q，X，ESR，θ（Deg），θ（Rad）
|
|
基本测量准确度 |
0.05% |
0.1% |
|
等效电路 |
串联, 并联 |
|
数学功能 |
绝对值偏差, 百分比偏差 |
|
量程方式 |
自动, 保持, 手动选择 |
|
触发方式 |
内部, 手动, 外部, 总线 |
|
测量速度（≥1kHz） |
快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
|
平均次数 |
1—255 |
|
延时时间 |
0—60s, 以1ms步进 |
|
校准功能 |
开路/ 短路/ 负载 |
|
列表扫描 |
10点列表扫描功能 |
4点列表扫描功能 |
|
显示方式 |
直读，Δ，Δ%，V/I（被测电压/电流监视） |
|
|
显示器 |
800×480 RGB7英寸16: 9 TFT LCD显示器 |
6位显示，
4.3英寸真彩 |
5位显示，4.3英寸真彩 |
|
测试信号 |
|
输出阻抗 |
30 Ω, 50 Ω,100 Ω, 10 /CC可选择 |
30 Ω, 100Ω可选择 |
|
测试信号电平 |
正常：5mV－2 V 准确度：10%，1 mV步进
恒电平：10mV－1 V准确度：5%，1 mV步进 |
0.1V、0.3V、1V |
直流
偏置源 |
内部 |
0V，1.5V，2V，准确度：1% |
无 |
|
选配 |
±5V（±100mA）直流偏压源选件 |
无 |
|
1A：0-1A直流偏流源选件 |
无 |
|
显示范围 |
|
|Z|, R, X |
0.01mΩ —99.9999 MΩ |
0.1mΩ —99.999MΩ |
|
DCR |
0.001 mΩ —99.9999 MΩ |
无 |
|
|Y|, G, B |
0.00001µS —99.9999S |
无 |
|
C |
0.00001pF —9.9999F |
0.01 pF —9.9999F |
|
L |
0.00001µH —9999.99H |
0.01 µH —99999 H |
|
D |
0.00001 —9.9999 |
0.0001 —9.9999 |
|
Q |
0.00001 —9999.9 |
0.0001 —9999.9 |
|
θ(DEG) |
-179.999º —179.999º |
-179.99° —179.99° |
|
θ(RAD) |
-3.14159 —3.14159 |
-3.1416 —3.1416 |
|
其他 |
|
|
比较器功能 |
十档：（九档合格，一档不合格），另有AUX档 |
5档分选功能 |
|
多参数 |
可任意选择四个参数进行同时测量并显示 |
|
|
曲线扫描功能 |
多种测试条件下，对被测件进行图形扫描分选 |
无 |
|
存储器 |
内部存储、USB扩展存储 |
|
|
接口 |
标配RS232C、HANDLER、USB HOST，USB DEVICE、耳机接口、脚踏接口；可选GPIB、LAN |
|
尺寸 |
375mm(宽）*135mm（高）*350mm(长） |
|
净重 |
约7公斤 |
 |
