产品名称:JK2816U+ LCR数字电桥
规格:
产品备注:测试频率:50Hz~200kHz,精确度0.02%
产品类别:

简要说明

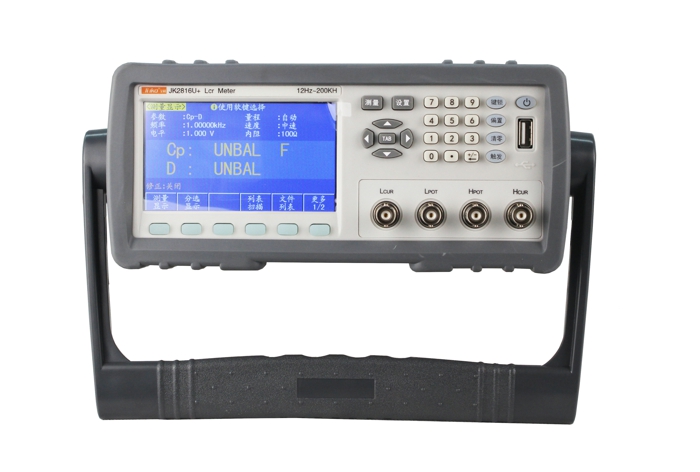

JK2816U+是一款用于对各种电子元器件进行检验的多功能LCR精密数字电桥。采用4.3英寸TFT LCD显示器,显示简洁、布局典雅。是一种高速、宽频、6位测试分辨率的阻抗测量仪,50Hz-200kHz频率以及0.05%的精度可满足各种场合元件参数检测的需求。是一种性价比极高的精密测试仪。

性能特点
■ 全新32位核心处理器,数据完全比对国外一流设备
■ 4.3英寸真彩TFT显示器
■ 50Hz-200 kHz
■ 0.05%的基本测量准确度,测试速度快(75次/秒)
■  测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω,10/100,10/CC四种不同信号源输出阻抗
■ 内建比较器, 十档分选及档计数功能
■  10点列表扫描功能
■  多参数测试功能
■  内部100组设定文件,U盘500组测试文件保存或调用
■  0V, 1.5V及2V内部直流偏置电压
■  可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘实时保存数据,可支持格式FAT16, FAT32文件系统
■ 标配RS232C,USB HOST,USB DEVICE,脚踏接口,耳机口;选配HANDLER、GPIB

型号 JK2816U+
测试参数 | Z|, |Y|, C, L, X, B, R, G, D, Q(deg), θ(Rad) DCR
测试频率

50Hz~200kHz,最小步进0.1mHz (A型)
50Hz-200kHz,37个频率点(型)

基本测量准确度 0.05%
等效电路 串联, 并联
数学功能 绝对值偏差, 百分比偏差
量程方式 自动, 保持, 手动选择
触发方式 内部, 手动, 外部, 总线
测量速度(≥1kHz) 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数 1—255
延时时间 0—60s, 以1ms步进
校准功能 开路/ 短路/ 负载
测试端配置 五端
列表扫描 4点列表扫描功能
显示方式 直读,Δ,Δ%,V/I(被测电压/电流监视)
显示器 6位分辨率,4.3英寸LCD显示器
输出阻抗 30 Ω, 100Ω,可选择
测试信号电平 正常:5 mV-2V /5V   准确度:10%,1 mV步进
恒电平:10 mV-1 V 准确度:5%,1 mV步进
直流偏置源 0V,1.5V,2V,准确度:1%(定制)
显示范围
|Z|, R, X 0.01mΩ — 99.9999 MΩ
DCR 0.001 mΩ — 99.9999 MΩ
|Y|, G, B 0.00001µS — 99.9999 S
C 0.00001 pF — 9.9999 F
L 0.00001 µH — 9999.99 H
D 0.00001 — 9.9999
Q 0.00001 — 9999.9
θ (DEG) -179.999º — 179.999 º
θ (RAD) -3.14159 — 3.14159
其他
比较器功能 十档:(九档合格,一档不合格),另有一个附属档AUX
存储器 100组内部仪器设定供存储/调用,外部500组
接口  标配RS232C、USB HOST、USB DEVICE;  选配HANDLER、GPIB、耳机接口,脚踏接口

标准配件   可选配件
26004-1 四端开尔文测试电缆 26009B SMD测试钳
26005B 四端测试盒 26008A SMD测试盒
26010 镀金短路片 通信软件定制

型号 JK2826    JK2828 JK2819    JK2816U   JK2817U
测试频率 20Hz-5MHz
0.01Hz分辨率
20Hz-2MHz
0.01Hz分辨率
20Hz-500kHz
0.01Hz分辨率
  12Hz-200kHz

100Hz 1kHz 10kHz 30kHz, 40kHz 50kHz,60kHz, 100kHz 120kHz 150kHz
测试参数 |Z|, |Y|,C,L,X,B,R,G,D, Q,θ,DCR L,C, R, | Z|, D, Q,X,ESR,θ(Deg),θ(Rad)

基本测量准确度 0.05%   0.1%
等效电路 串联, 并联
数学功能 绝对值偏差, 百分比偏差
量程方式 自动, 保持, 手动选择
触发方式 内部, 手动, 外部, 总线
测量速度(≥1kHz) 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数 1—255
延时时间 0—60s, 以1ms步进
校准功能 开路/ 短路/ 负载
列表扫描 10点列表扫描功能 4点列表扫描功能
显示方式 直读,Δ,Δ%,V/I(被测电压/电流监视)
显示器 800×480 RGB7英寸16: 9 TFT LCD显示器  6位显示,
4.3英寸真彩
 5位显示,4.3英寸真彩
测试信号
输出阻抗 30 Ω, 50 Ω,100 Ω, 10 /CC可选择 30 Ω, 100Ω可选择
测试信号电平 正常:5mV-2 V  准确度:10%,1 mV步进
恒电平:10mV-1 V准确度:5%,1 mV步进

0.1V、0.3V、1V
直流
偏置源
内部 0V,1.5V,2V,准确度:1%
选配 ±5V(±100mA)直流偏压源选件
1A:0-1A直流偏流源选件
显示范围
|Z|, R, X 0.01mΩ —99.9999 MΩ 0.1mΩ —99.999MΩ
DCR 0.001 mΩ —99.9999 MΩ
|Y|, G, B 0.00001µS —99.9999S
C 0.00001pF —9.9999F 0.01 pF —9.9999F
L 0.00001µH —9999.99H 0.01 µH —99999 H
D 0.00001 —9.9999 0.0001 —9.9999
Q 0.00001 —9999.9 0.0001 —9999.9
θ(DEG) -179.999º —179.999º -179.99° —179.99°
θ(RAD) -3.14159 —3.14159 -3.1416 —3.1416
其他
比较器功能 十档:(九档合格,一档不合格),另有AUX档  5档分选功能
多参数 可任意选择四个参数进行同时测量并显示
曲线扫描功能 多种测试条件下,对被测件进行图形扫描分选  无
存储器 内部存储、USB扩展存储
接口 标配RS232C、HANDLER、USB HOST,USB DEVICE、耳机接口、脚踏接口;可选GPIB、LAN
尺寸 375mm(宽)*135mm(高)*350mm(长)
净重 约7公斤
