| LCR数字电桥 > 10kHz 通用电桥 |
|
|
|
|
产品编号：526160216 |
| 产品名称：JK2811CLCR数字电桥 |
| 规格： |
|
产品备注：基础型LCR电桥，带报警功能，测试频率：100Hz,120Hz,1kHz,10kHz, |
|
产品类别：LCR数字电桥 |
|
|
|
|
 |
|
|
|
 |

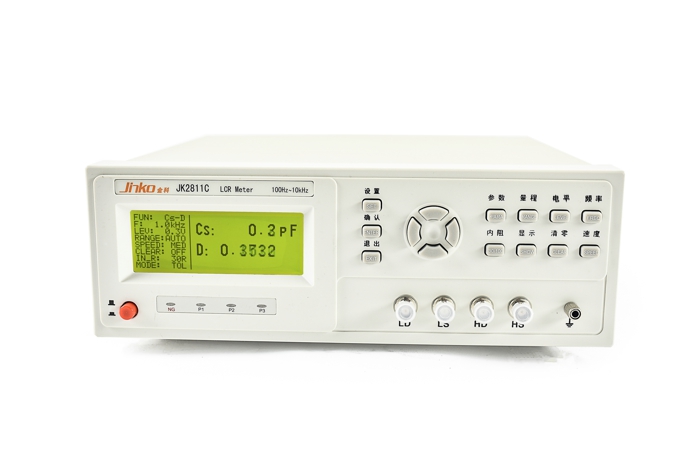

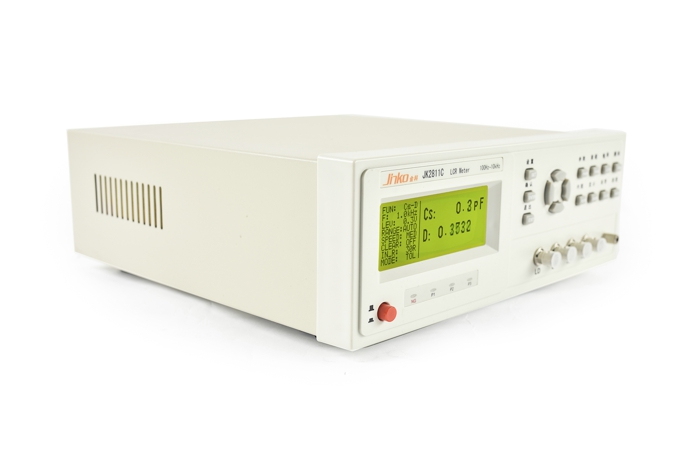

JK2811C LCR数字电桥详细介绍：
JK2811C数字电桥是本公司最新研制的低频元件测量的换代产品，其中应用多项元件测量的最新技术，LCD显示，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。
性 能 特 点
■ 192*64带背光点阵LCD显示
■ 简便操作与强大功能的合理结合
■ 较快的测量速度(80ms/次)
■ 读数稳定性好
■ 30Ω、100Ω两种输出阻抗
JK2811C LCR数字电桥技术参数 |
|
JK2811C LCR数字电桥 |
|
测 量 功 能 |
|
测试参数 |
L-Q, C-D, R-Q, |Z|-Q |
|
基本准确度 |
0.2% |
|
等效电路 |
串联, 并联 |
|
量程方式 |
自动, 保持 |
|
触发方式 |
内部, 手动, 外部 |
|
测试速度 |
快速: 12, 中速: 5, 慢速: 1.5 (次/秒) |
|
校准功能 |
开路/ 短路 |
|
测试端配置 |
五端 |
|
显示器 |
192*64 LCD显示 |
|
测 试 信 号 |
|
测试信号频率 |
100Hz,120Hz,1kHz,10kHz, |
|
输出阻抗 |
30 Ω , 100 Ω |
|
测试信号电平 |
0.1Vrms, 0.3Vrms, 1Vrms |
|
测量显示范围 |
|
|Z|, R |
0.0001 Ω — 99.999 MΩ |
|
C |
0.01 pF — 99999μ F |
|
L |
0.01 µH — 99999 H |
|
D |
0.0001 — 9.9999 |
|
Q |
0.0001 — 9999.9 |
|
比较器及接口 |
|
带一档分选报警 |
|
接口 |
RS232C, Handler 选配 |
一般技术指标
|
工作温度, 湿度 |
0℃— 40℃, ≤90% RH |
|
电源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤20 VA |
|
尺寸(W×H×D) |
308 mm×105mm×310 mm |
|
重量 |
约4.5 kg |
 |
|
|
|
|
